什么是电缆敷设？一般电缆敷设是指电缆从配电箱出来以后到达用电设备或另一个配电箱的走线方式。比如是沿地沿墙沿顶板暗敷、明敷，走桥架、走电缆沟、走线槽等都是常用的电缆敷设方式，视不同的环境、条件、性质选择合适的电缆敷设方式。那么电缆敷设方式有哪些呢？下面我们一起详细了解一下吧。

（1）电缆敷设的一般规定

1）电缆的路径选择，应符合下列规定：
1. 应避免电缆遭受机械性外力、过热、腐蚀等危害。2. 满足安全要求条件下，应保证电缆路径最短。3. 应便于敷设、维护。4. 宜避开将要挖掘施工的地方。5. 充油电缆线路通过起伏地形时，应保证供油装置合理配置。2）电缆在任何敷设方式及其全部路径条件的上下左右改变部位，电气设计在线教学狄老师；均应满足电缆允许弯曲半径要求。电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

3）同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1. 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。2. 支架层数受通道空间限制时，电气设计在线教学狄老师；35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。3. 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。4）同一层支架上电缆排列的配置，宜符合下列规定：1. 控制和信号电缆可紧靠或多层叠置。2. 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。3. 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。5）交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

6）交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：
1. 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。2. 对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。3. 沿电缆线路适当附加并行的金属屏蔽线或罩盒等。7）明敷的电缆不宜平行敷设在热力管道的上部。电缆与管道之间无隔板防护时的允许距离，除城市公共场所应按现行国家标准《城市工程管线综合规划规范》GB50289执行外，尚应符合下表的规定。

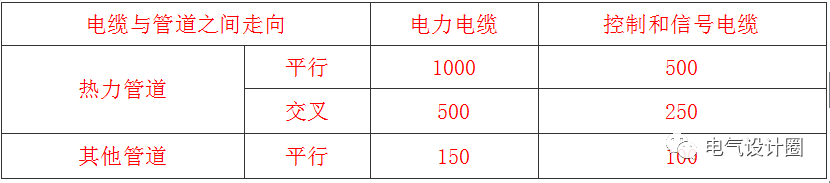

电缆与管道之间无隔板防护时的允许距离（mm）8）抑制电气干扰强度的弱电回路控制和信号电缆，除应符合本规范第3.6.6条～第3.6.9条的规定外，当需要时可采取下列措施：1. 与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距宜更远。2. 敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感、避雷器或避雷针接地处的距离，宜在可能范围内远离。3. 沿控制和信号电缆可平行敷设屏蔽线，也可将电缆敷设于钢制管或盒中。9） 在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。10） 爆炸性气体危险场所敷设电缆，应符合下列规定：1. 在可能范围应保证电缆距爆炸释放源较远，敷设在爆炸危险较小的场所。并应符合下列规定：① 易燃气体比空气重时，电缆应埋地或在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。② 易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。2. 电缆在空气中沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，并应符合下列规定：① 易燃气体比空气重时，电缆宜配置在管道上方。② 易燃气体比空气轻时，电缆宜配置在管道下方。3. 电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应采用非燃性材料严密堵塞。4. 电缆线路中不应有接头；如采用接头时，必须具有防爆性。11）用于下列场所、部位的非铠装电缆，应采用具有机械强度的管或罩加以保护：1. 非电气人员经常活动场所的地坪以上2m内、地中引出的地坪以下0.3m深电缆区段。2. 可能有载重设备移经电缆上面的区段。12） 除架空绝缘型电缆外的非户外型电缆，户外使用时，宜采取罩、盖等遮阳措施。13） 电缆敷设在有周期性振动的场所，应采取下列措施：1. 在支持电缆部位设置由橡胶等弹性材料制成的衬垫。2. 使电缆敷设成波浪状且留有伸缩节。14）在有行人通过的地坪、堤坝、桥面、地下商业设施的路面，以及通行的隧洞中，电缆不得敞露敷设于地坪或楼梯走道上。15）在工厂的风道、建筑物的风道、煤矿里机械提升的除运输机通行的斜井通风巷道或木支架的竖井井筒中，严禁敷设敞露式电缆。16） 1kV以上电源直接接地且配置独立分开的中性线和保护地线构成的系统，采用独立于相芯线和中性线以外的电缆作保护地线时，同一回路的该两部分电缆敷设方式，应符合下列规定：1. 在爆炸性气体环境中，应敷设在同一路径的同一结构管、沟或盒中。2. 除上述情况外，宜敷设在同一路径的同一构筑物中。17）电缆的计算长度，应包括实际路径长度与附加长度。附加长度，宜计入下列因素：1. 电缆敷设路径地形等高差变化、伸缩节或迂回备用裕量。2. 35kV及以上电缆蛇形敷设时的弯曲状影响增加量。3. 终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。35kV及以下电缆敷设度量时的附加长度，应符合本规范附录G的规定。18） 电缆的订货长度，应符合下列规定：1. 长距离的电缆线路，宜采取计算长度作为订货长度。对35kV以上单芯电缆，应按相计算；线路采取交叉互联等分段连接方式时，应按段开列。2. 对35kV及以下电缆用于非长距离时，宜计及整盘电缆中截取后不能利用其剩余段的因素，按计算长度计入5%～10%的裕量，电气设计在线教学狄老师；作为同型号规格电缆的订货长度。3. 水下敷设电缆的每盘长度，不宜小于水下段的敷设长度。有困难时，可含有工厂制的软接头。
