更新时间：2021-2-3 点击:2018次YTTWY铜芯铜护套矿物绝缘电缆与NG-A BTLY隔离型(柔性)矿物绝缘电缆，同属于铜芯金属护套矿物绝缘电力电缆。两者结构类似，不同的是：YTTWY为铜芯铜护套，NG-A BTLY为铜芯铝护套，现将两种电缆的结构、性能、用途进行比较，供大家参考。
YTTWY铜芯铜护套矿物绝缘电缆与NG-A BTLY隔离型(柔性)矿物绝缘电缆结构图如下：

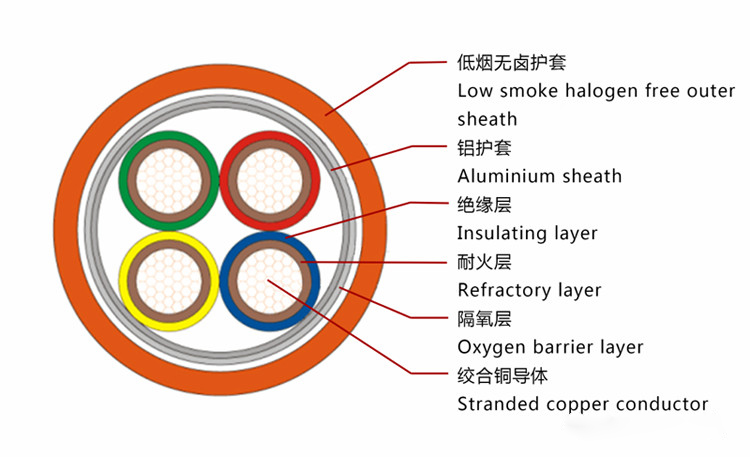

▲附图1：NG-A BTLY结构图

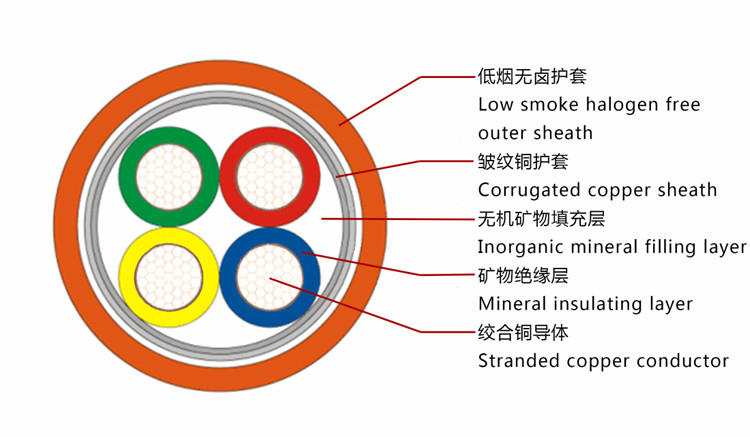

▲附图2：YTTWY结构图
附表1：YTTWY与NG-A BLTY比较
| 项目 | 结构性能 | YTTW/YTTWY | NG-A BTLY |
| 电缆释义 | 产品名称 | 金属护套矿物绝缘电缆 | 隔离型(柔性)矿物绝缘电缆 |
| 代号 | Y................矿物绝缘系列代号 T................铜芯 T................铜护套 W................无机矿物绝缘 Y................为低烟无卤聚烯烃外护套 V................为聚氯乙烯护套。 |
B................布线用矿物绝缘电缆 T................铜导体 L................铝金属套 Y................聚烯烃外护套 N................耐火 G................隔离 A................耐火等级(950℃-1000℃)3小时 |
|
| 产品结构 | 1、铜导体 2、金云母带绝缘 3、无机纤维填充料 4、波纹铜护套 5、聚乙烯或低烟无卤聚烯烃外护套 |
1、铜导体 2、金云母带绝缘 3、金属铝护套 4、交联隔离套 5、Mg(OH)2或AI(OH)3耐火层 6、低烟无卤聚烯烃外护套。 |
|
| 执行标准 | 1、GB/T 2951-2008 电缆和光缆绝缘各护套材料通用试验办法； 2、GB/T 3048-207 电线电缆电性能试验办法； 3、JG/T 313-2011 额定电压750V及以下金属护套无机矿物绝缘电缆及终端； 4、BS 6387-1994 在火焰条件下张维持线路完整性的电缆性能要求； |
1、BS 6387:1994在火焰条件下电缆保持电路完整性的性能要求； 2、GB/T12706.1《额定电压1KV（Um=1.2KV)到35KV（Um=40.5KV)挤包绝缘电力电缆及附件》； 3、遵循相应的企业标准。 |
